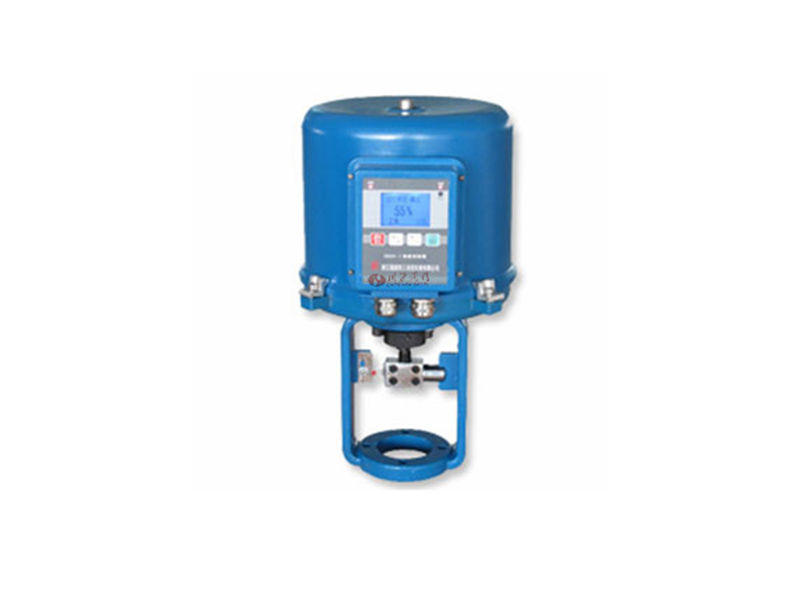

智能一體化執行器

3820系列直行程電子式電動執行器有以AC220V單相電源(※注:AC220V單相電源執行器型號為3820–I)及AC380V三相電源(※注:AC380V三相電源執行器型號為3820–II)為驅動電源的機型。本新型執行器接受來自調節器控制信號（DC4/0~20mA、DC2/0~10mA、DC1/0~5V、DC2/0~10V、開關觸點信號或RS485總線信號），實現預定直線往復運動。本系列執行器被用作調節閥的執行機構時，具備了調節閥本身所要求的各種動作變換功能及手動操作功能。因此被廣泛應用于發電、冶金、石化、輕工及環保等工業部門。

382智能一體化執行器 技術參數

控制精度

1.1 基本誤差：±1%；回差：≤1%；死區：0.2%～9.9%（可任意設定）。

1.2. 供電電源： a) AC220V±10%.50Hz；b) AC380V±10%.50Hz。

1.3. 耗電功率（額定負載時）：

規格A型執行器 50VA

規格B型執行器 150VA

規格C型執行器 220VA

1.4. 輸入信號形式：

a) 電流輸入:(1)4～20mA /0～20mA, 輸入阻抗250Ω；(2)2～10mA/0～10mA，輸入阻抗500Ω。

b) 電壓輸入:(1)1～5V/0～5V，輸入阻抗≥18kΩ； (2)2～10V/0～10V，輸入阻抗≥36kΩ。

c) 開關量。

d) 數字量:10位數字信號從RS485總線輸入。

1.5. 模擬量輸入A/D轉換位數：10位。

1.6. 閥位反饋信號：4～20mA；0～20mA，大負載阻抗1kΩ。

1.7. 閥位反饋信號D/A轉換數字量位數：10位。

1.8. 堵轉保護響應時間：1～9 S（可任意設定）。

1.9. 報警繼電器觸點容量：250VAC / 28VDC，1A。

1.10. 絕緣電阻：電源端子與外殼之間≥50MΩ(環境溫度:15～35℃,相對濕度≤75%）。

1.11. 絕緣強度：電源端子與外殼之間，供電電源為220V時，1500V，50Hz；供電電源為380V時，2000V，50Hz (環境溫度:15～35℃,相對濕度≤75%）。

1.12. 工作行程調整范圍

"零點"： ±25%；

"行程"：20%~100 %。

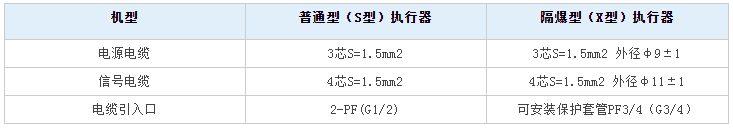

1.13. 外部配線

輸入、輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

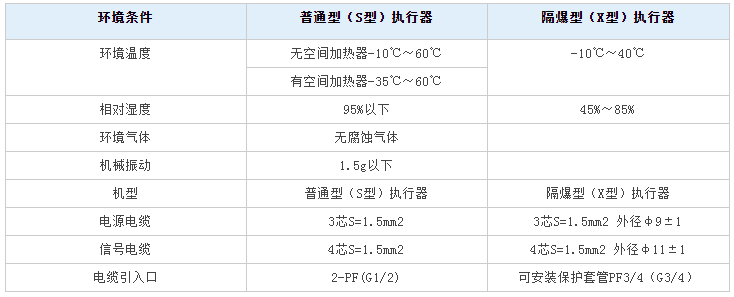

382智能一體化執行器 環境條件

382智能一體化執行器 保護等級

IP55。隔爆等級Exd Ⅱ BT4。

過載保護

規格A、B型執行器可任選，規格C型執行器必配。

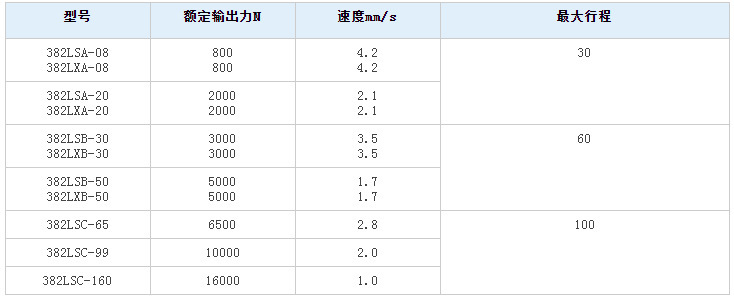

382智能一體化執行器 選型參數

1、公司生產的各類閥門嚴格按照相關國標GB、美標ANSI/API、英標BS、德標DIN等標準設計制造。

2、嚴格按照ISO9001質量管理體系要求和TS（特種設備制造許可）產品要求進行貨檢驗、過程檢驗、壓力試驗和終檢驗，保證不合格的零部件不流入下道工序，不合格的產品不出廠。

3、配備完善先進的檢測設備和手段，確保閥門產品主要部件的化學性能和力學性能達到國標要求。

4、配備先進的加工設備和加工工藝（加工、堆焊、熱處理等），確保零部件的尺寸精度、光潔度、硬度、力學性能、抗蝕性能達到國標要求。

5、制訂嚴格的閥門裝配工藝規程，按照規程要求進行專業化裝配，保證閥門整機的外觀、內腔清潔度和整體尺寸精度。

6、按照標準和《閥門壓力試驗規程》要求，每臺閥門進行嚴格的檢驗和壓力試驗，保證檢驗率99.99%，不合格的閥門不出廠。
