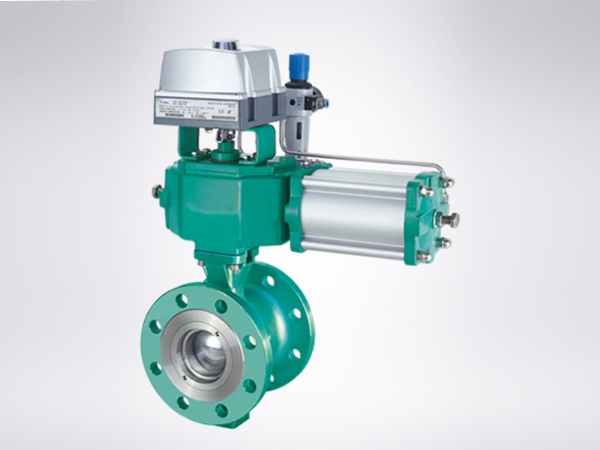

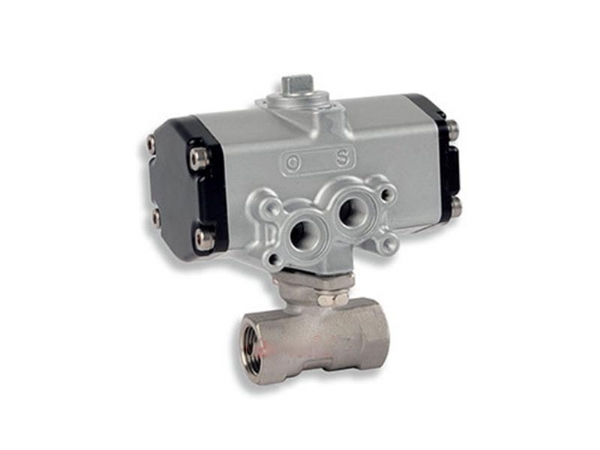

氣動V型調節球閥

V型調節球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的v型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。

■ 產品特點

1、閥體：采用一片式閥體設計，對夾式和法蘭式V型球閥體都是整體側裝結構，結構剛性強，不易引起變形和外泄；

2、閥桿：外圓采用精磨技術，與填料之間的配合磨擦系數小，閥桿與閥芯采用花鍵連接，具有對中性好，承載扭矩大，花鍵連接有效消除了閥桿與閥芯之間的配合間隙，提髙了閥門調節精度；

3、自潤滑軸承：上下閥桿采用自潤滑固定，具有回轉精度高和轉動穩定性好，使閥門運轉更加順暢；

4、密封座蓋：側裝式密封座蓋設計，使閥門維修更加方便；

5、V型閥芯：設計成帶特殊形狀的V形切口，使閥門具有近似等百分比的流量特性，帶切口的球面與閥座之間有剪切作用，能夠切斷及刮除含纖維介質、高粘度介質、含固體顆粒的流體，使之暢通無阻經過閥門。V型閥球表面硬化處理，經磨削拋光，平滑耐磨；

6、閥座：采用波形彈簧預緊，使密封座始終與閥芯緊密接觸，密封性能好，可對在長期使用中密封副磨損起到自動補償作用。

7、軟密封閥座和金屬閥座可互換以滿足不同工況；

8、更換閥座步驟簡單方便；

9、小流量控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值控制。

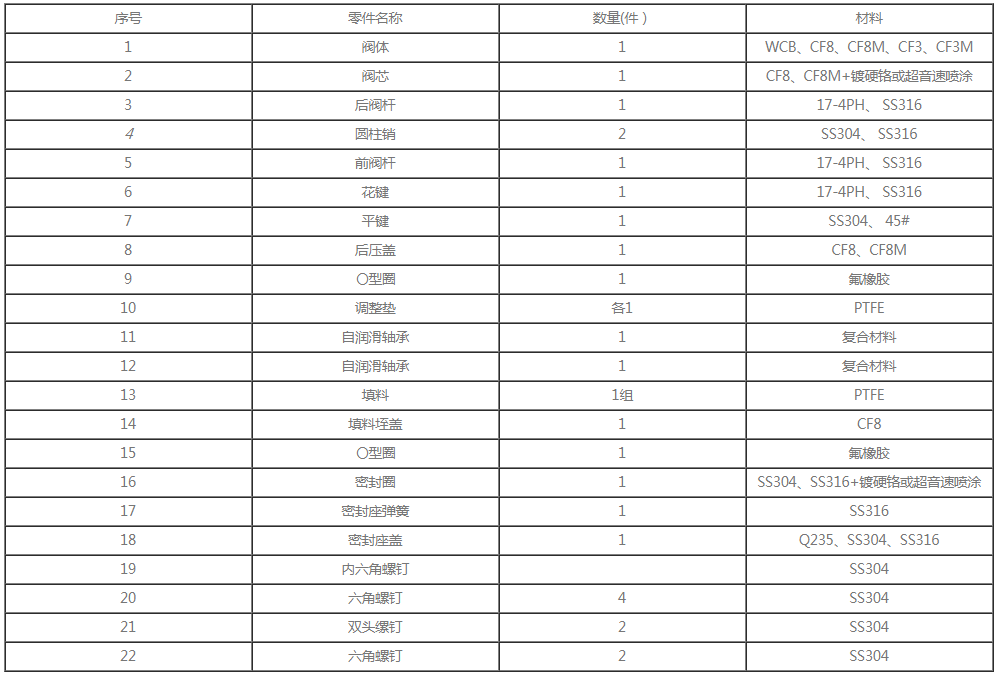

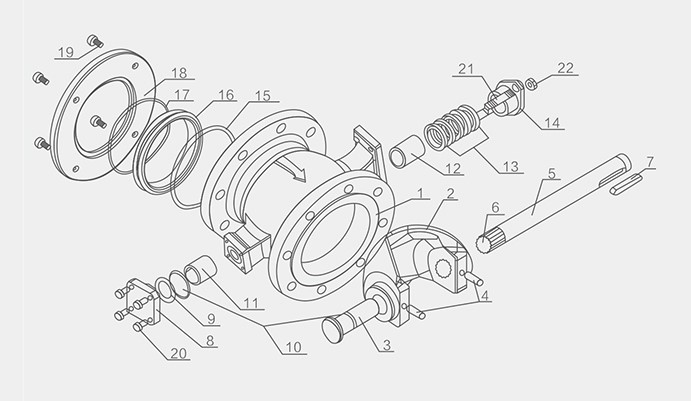

■主要零件材料

V型球閥種執行器配置表PN16

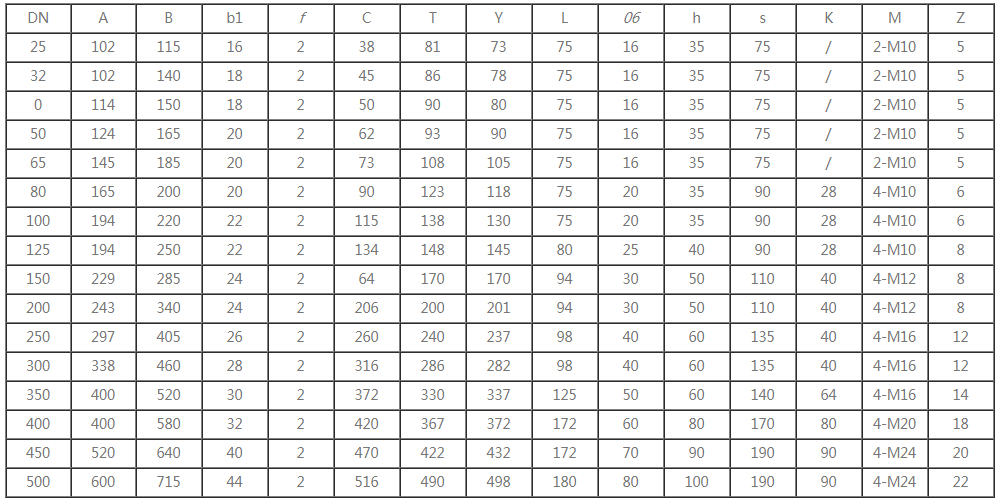

閥體外形尺寸

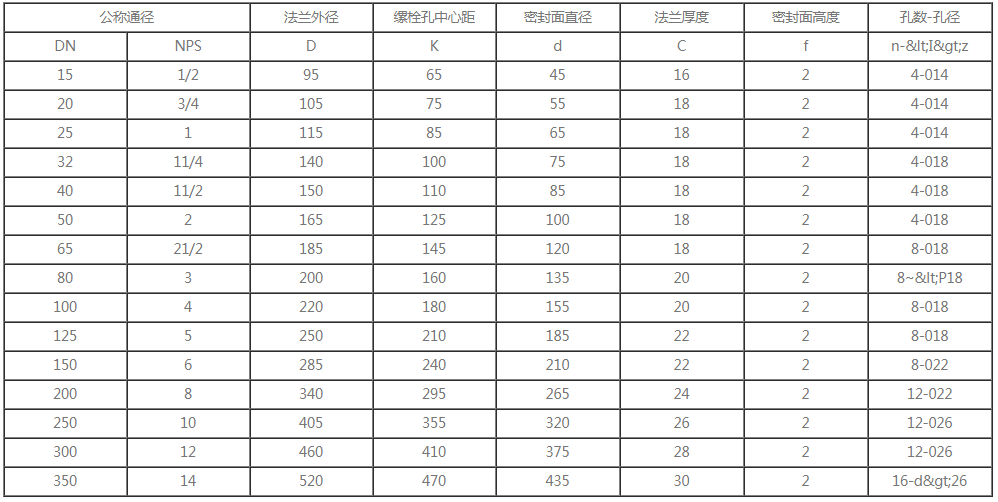

閥體端面法蘭連接尺寸PN16

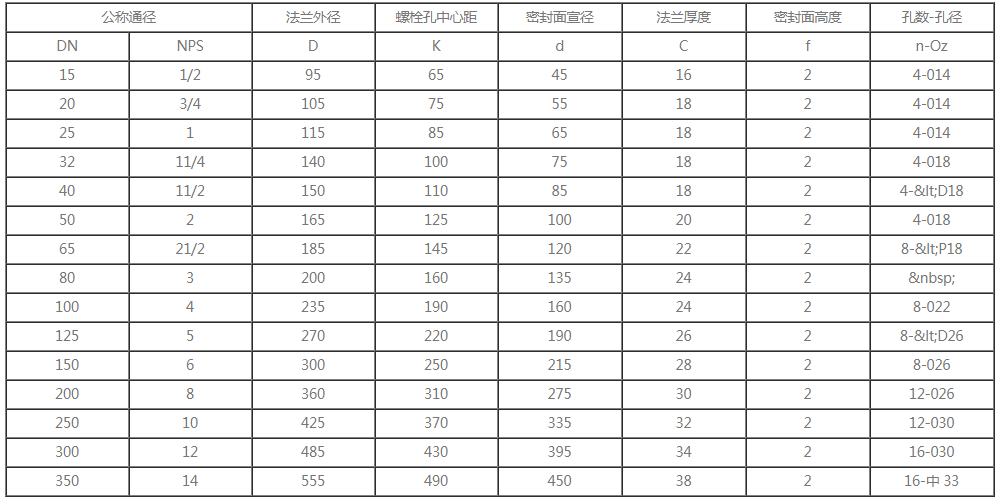

閥體端面法蘭連接尺寸PN25

氣動V型調節球閥訂貨需知

氣動襯氟V型調節球閥訂貨時衣提供以下參數：

工作介質、工作溫度、介質密度、閥前壓力、閥后壓力；

大、正常、小流量；

連接方式、操作方式、故障位置、管道口徑/公稱通徑、公稱壓力；

附件（定位器、電磁閥、過濾減壓閥、限位開關、鎖閉閥等）；
